Svorky
Pákové rychloupínací svorky pro vakuové příruby ISO-KF umožňují rychlou a spolehlivou montáž i demontáž bez použití nářadí. Díky kuželovému profilu zajišťují rovnoměrný tlak na těsnění a bezpečné utěsnění spojů. Ideální pro flexibilní a často servisované systémy.
Princip fungování: Svorka je mechanický prvek, který drží dvě vakuové příruby KF/NW pevně u sebe a stlačuje mezi ně těsnící O-kroužek, čímž vzniká vakuuodolné spojení.
Rozměry a kompatibilita
- NW (Nominal Width) 32 = vnitřní průměr trubky/příruby ~ 32 mm
- 40 mm udává vnější průměr samotné příruby, na který je svorka dimenzována
- Svorky jsou standardizované podle DIN 28403 (KF) a ISO 8668 (NW), takže mezi výrobci funguje vzájemná zaměnitelnost
Nejprodávanější
Stránka 1 z 1 -
4 položek celkem
Použití svorek
- Rychlé sestavování vakuových systémů
- Častá demontáž (údržba, čištění, výměna modulů) – pákové svorky zvládnete bez šroubováku za pár sekund
- Laboratorní linky, povrchové technologie (PVD/CVD), semi-konduktory, analytická zařízení
Princip fungování
- Příruby KF/NW mají po obvodu drážku pro O-kroužek.
- Svorka obkružuje obě příruby a stlačí je k sobě – O-kroužek se zploští a vytvoří těsnění až do řádů 10⁻³–10⁻⁹ mbar.
- Díky konstantnímu radiálnímu tlaku je spojení vysoce těsné a mechanicky robustní.
Typy svorek
| Typ svorky | Popis | Výhody |
|---|---|---|
| Standardní (šroubová) | Kovová obruč se šroubem a maticí. Utahuje se klíčem. | Jednoduchá, nízká cena. |

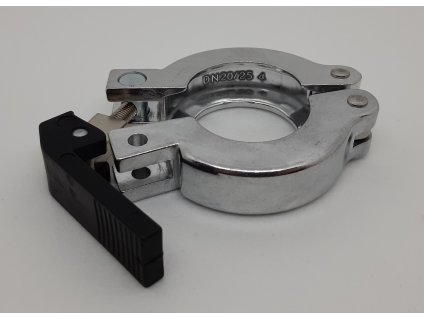

| Páková (quick-release) | Obruč s integrovanou pákou (nožovým mechanismem). Uzamyká/odemyká se pákou bez nářadí. | Extrémně rychlá montáž a demontáž. |
| Pružinová | Obruč osazená předepjatými pružinami. | Samonastavitelný tlak, trvanlivější. |
Příklad označení:

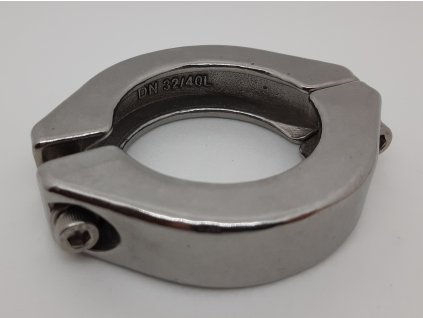

- SVORKA KF/NW 32/40 – svorka pro příruby KF (NW) s vnitřním průměrem 32 mm (často označované DN 32) a vnějším průměrem příruby 40 mm.

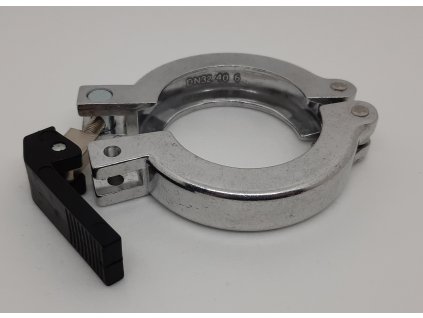

- PÁKOVÁ SVORKA KF/NW 32/40 – stejná velikost, ale s pákovým (quick-release) mechanismem.
